    套筒閥的結構原理與應用

    發布日期:[2025-04-01]     點擊率:33096

    引言

    在工業流體控制系統中,閥門作為關鍵的控制元件,其性能直接影響整個系統的運行效率。套筒閥作為一種特殊結構的調節閥,憑借其出色的流量控制能力和穩定性,在石油化工、電力能源等行業得到廣泛應用。本文將由甌泉套筒閥廠家詳細介紹套筒閥的結構特點、工作原理以及實際應用情況。


    一、套筒閥的基本結構


    套筒閥最顯著的特征是其獨特的套筒設計,主要構成部分包括:


    閥體是承受管道壓力的主要部件,連接著流體的進出口通道。套筒是一個帶有特定孔洞或槽的圓柱形結構,安裝在閥體內部,用于引導流體并精確控制流量。閥芯在套筒內上下移動,通過改變位置來調節流體通過的面積。閥桿連接著執行機構和閥芯,傳遞控制信號。密封組件則確保閥門在關閉狀態時的嚴密性,防止介質泄漏。


    二、套筒閥的工作原理


    套筒閥的流量調節基于節流控制原理:


    當閥門開啟時,閥芯向上移動,流體通過套筒上的孔洞流動,流通面積增大,流量隨之增加。在關閉過程中,閥芯向下移動,逐漸遮擋套筒的孔洞,減少流體通過的面積,直至完全切斷流動。整個調節過程中,閥芯的精確位移由執行機構控制,可以實現流量的線性或等百分比調節。


    套筒閥的獨特之處在于其多孔結構設計,這種結構能夠分散流體能量,有效降低氣蝕現象和噪音產生。同時,套筒對閥芯起到良好的導向作用,避免了運行過程中的振動,大大延長了閥門的使用壽命。

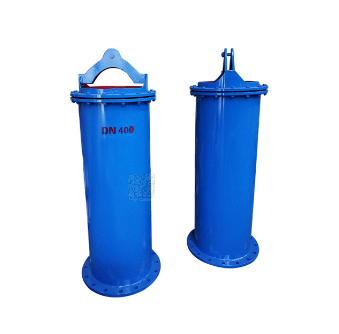

    套筒閥


    三、套筒閥的性能特點


    套筒閥具有諸多優勢:

    首先,它的抗氣蝕能力出色,特別適用于高壓差工況,如蒸汽系統和高壓液體輸送。其次,多孔套筒結構能顯著降低流體湍流噪聲。再次,它可以實現高精度的流量控制,用戶可以根據需要定制線性或等百分比的流量特性。最后,維護保養十分方便,閥芯和套筒可以單獨更換,有效降低了維修成本。


    當然,套筒閥也存在一些局限性。由于結構相對復雜,制造精度要求高,導致成本較高。此外,它不太適合處理高粘度介質,如果介質中含有顆粒物容易造成堵塞,通常需要配合過濾器使用。


    四、套筒閥的典型應用領域


    憑借其優異的性能,套筒閥在多個工業領域發揮著重要作用:


    在石油天然氣行業,它常用于管道流量調節和減壓站。化工生產中,可用于控制腐蝕性介質,這時需要選用哈氏合金等耐腐蝕材料制造的閥門。電力行業的鍋爐給水和蒸汽調節系統也廣泛采用套筒閥。在水處理領域,高壓水泵出口的流量控制也經常使用這種閥門。


    以煉油廠為例,套筒閥被應用于分餾塔的進料調節系統,能夠精確控制進料量,確保分餾過程的溫度和壓力保持穩定。


    五、套筒閥的選型注意事項


    在選擇套筒閥時,需要考慮多個因素:


    首先要了解介質特性,包括工作溫度、壓力、腐蝕性以及清潔程度。其次要明確流量要求,計算所需的Cv值(流量系數),確定調節范圍。執行機構的類型也需要考慮,是選擇氣動、電動還是液動控制方式。最后要注意材料的兼容性,根據介質特性選擇合適的閥體、套筒和密封材料,比如316不銹鋼閥體配PTFE密封的組合。


    結語

    套筒閥以其高精度的調節性能、出色的抗氣蝕能力和低噪音特點,成為工業流體控制系統中不可或缺的重要設備。雖然初期投入成本較高,但在高壓差、高要求的工況環境下,其卓越的性能和可靠性遠勝普通閥門。隨著材料科學和制造技術的不斷進步,套筒閥必將在更廣泛的工業領域發揮更大的作用。
