鑄鐵鑲銅閘門結構說明

鑄鐵鑲銅閘門從一開始使用于給排水工程推廣至市政工程、農田水利工程。因其具有良好的耐腐蝕，止水密封好，安裝簡單，使用壽命長，維護簡單等特點也逐漸使用中小型水利工程。特別是低水頭涵閘工程中使用鑄鐵閘門較為方便，現已經得到廣泛使用。

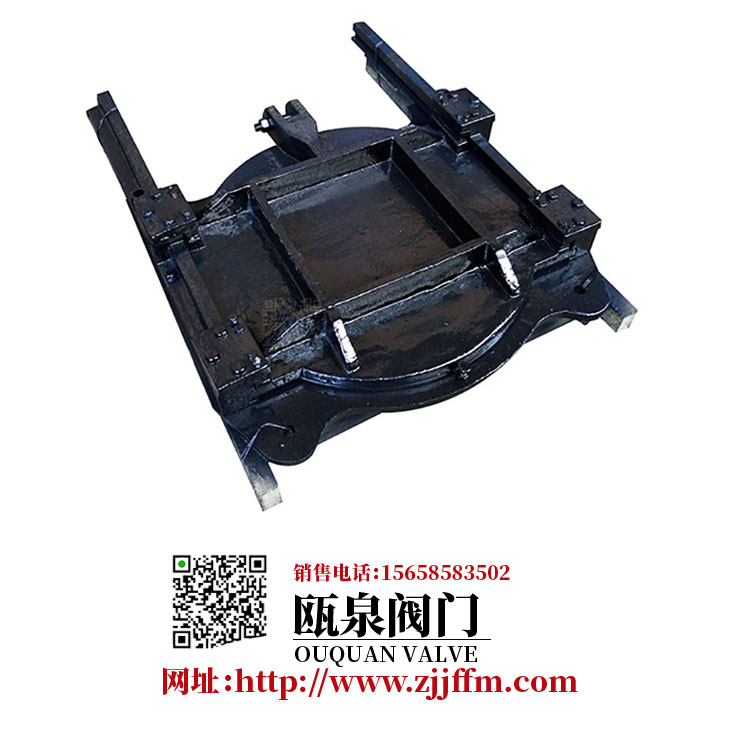

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、止水密封條等部件組成。

1、門框由鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。

2、門體為整體鑄造的方形平板，并在迎水面自帶“#”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用馕床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。

3、導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。

4、楔緊裝置:為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。
