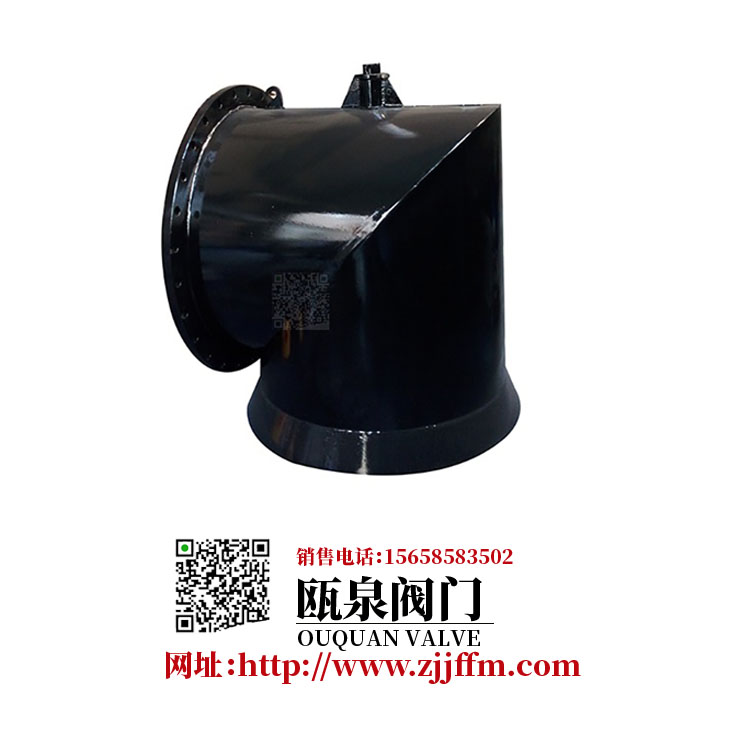

配水閘閥結構說明

配水閘閥產品結構：

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。

3、閘閥由閥體和閥瓣構成。

（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。

（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。

4、短管用于埋入配水井井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制.

配水閘閥產品安裝：

1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。

2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。

3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。

4、操縱臺就位后，按說明書要求尺寸提升絲杠。

5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。

6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。
