不銹鋼渠道閘門的結構分類與特點介紹

不銹鋼渠道閘門是眾多閘門中的一種。不銹鋼閘門是指沿垂直軌道上下移動的門。常見的有上升型、下降型和水平上升型三種。它們的共同特點是門扇擋水面平整，結構簡單可靠，制造、安裝和運輸簡單。不銹鋼閘門由板材、框架、支撐和移動部件、撐桿、止水部件等組成，移動時會在閘門槽內升降。下面由甌泉小編為大家帶來不銹鋼渠道閘門的結構分類與特點介紹。

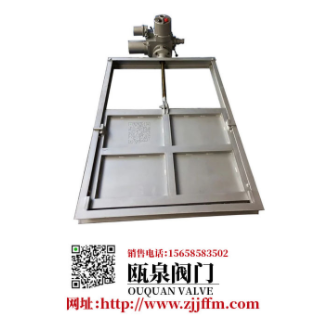

不銹鋼渠道閘門由門框、閘板、導軌、密封條、傳動絲桿、吊塊螺母/吊耳和可調密封機構組成，其中門框和閘板由灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置，用不銹鋼螺栓定位銷與門框兩側連接（對于中小型閘門，導軌可與門框連為一體）。導軌的長度一般為閘門全開高度的1/2~1/3。因此，整體結構具有高強度、高剛性、耐磨性好、耐腐蝕性好、承壓能力大等特點。

一、不銹鋼閘門根據閥桿的結構，閘板可分為：

1、明桿不銹鋼閘門：閥桿螺母在閥蓋或支架上。啟閉閘門時，用閥桿螺母頂起閥桿。這種結構有利于閥桿的潤滑，啟閉程度明顯，因而得到廣泛應用；

2、暗桿不銹鋼閘板：閥桿螺母在閥體內，與介質直接接觸。閘板的啟閉是通過轉動閥桿來實現的。這種結構的優點是閘閥高度不變，安裝空間小，適用于口徑較大或安裝空間受限的閘閥。這種結構應裝有啟閉指示器，以指示啟閉程度。這種結構的缺點是：閥桿螺紋不僅得不到潤滑，而且直接被介質腐蝕，容易損壞。

二、不銹鋼渠道閘門的特點

304不銹鋼渠道閘門操作方便，結構簡單，性能好，使用壽命長。結構簡單、操作靈活、重量輕、無卡阻、切割速度快，特別適用于Φ10mm以下的各種非粘性固體、粉狀、顆粒狀物料，顆粒物料的輸送及流量調節，不銹鋼板的安裝鋼閘不受角度限制，操作方便，可隨時調整開度。主要由機架、絲母、手輪、閘板等組成。手輪（鏈輪）轉動，螺桿帶動絲母和閘板作水平方向往復運動，達到啟閉閥門的目的。螺母采用軟保護套結構，不受外界灰塵影響。
