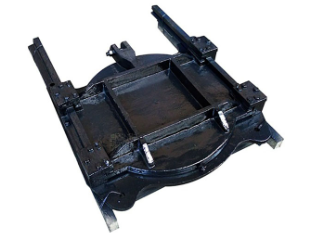

附墻鑄鐵鑲銅圓閘門的相關介紹

附墻鑄鐵鑲銅圓閘門主要用于給排水、防洪、灌溉、水利、水電工程中截流、疏通水流或調節水位。該系列閘門可分為ZMF方形閘門、ZMY圓形閘門、ZML法蘭圓形閘門三類。按照建設部通用標準和美國AWWA標準設計生產。采用獨特的外圓弧設計，結構合理，受力均勻。它由優質灰口鑄鐵或球墨鑄鐵和不銹鋼制成。止水密封面鑲有銅條或橡膠。經過精密加工后配合，實現平面接觸密封。密封性能良好。當密封、水密性能下降時，可通過調整楔塊裝置來解決。

一、鑄鐵鑲銅圓閘門型號規格：

圓形閘門：明桿ZMQY DN300～DN1500mm

二、鑄鐵鑲銅圓閘門主要性能指標：

1、閘板密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

2、每米密封面滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m

3、公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。

4、工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水、污水 PH值：5～10

5、安裝位置：正常情況下面向水面，呈垂直狀態。

6、工作水頭：?jiǎn)蜗驂毫Γ赫颍?0m 反向：5m 雙向壓力：均10m

7、門框距側壁距離≥300㎜，距池底距離≥150㎜～250㎜。

8、啟閉速度：不小于0.2m/min，不大于1.5m/min。

三、附墻鑄鐵鑲銅圓閘門的一般要求：

??在最大工作水頭下，閘門構件的抗拉強度安全系數不小于5。并在計算的基礎上增加2mm的腐蝕余量。

附墻鑄鐵鑲銅圓閘門的門框應加工成方形，以便與凹槽的橫截面相配合。當閘門處于完全打開位置時，閘板的至少一半仍包含在閘門框架內。門框下緣應加工有凹槽，槽內嵌有銅質密封座面，采用與密封座面同材質的沉頭螺釘與門框連接。 。密封座表面應加工至表面粗糙度3.2μm。門框的背面也應進行處理，以便可以直接用螺栓固定在預埋墻框的加工表面上。安裝時門框與墻框結合面應涂滿粘合劑。

??附墻鑄鐵鑲銅圓閘門的閘門、導軌、吊耳閘門應采用整體鑄造，呈矩形，整體鑄造橫、豎筋。在最大載荷下，撓度不得大于構件長度的1/1500。閘門滑動部位應有加工好的凹槽，槽內嵌有銅質密封座面，用與密封座面材質相同的沉頭螺釘與閘板連接。整個閘門長度各側滑動面應加工成階梯結構，該結構與導向槽的間隙應小于或等于5mm。閘門的四個側面應有楔子，閘門上方的垂直中心線應采用固結或整體鑄造的凸耳，用于連接制動桿。門板側面與導軌之間的間隙不應大于3mm，導軌與門框采用不銹鋼沉頭螺釘連接或與門框鑄成一體，以防止導軌之間的相對移動導軌和門框。閘門底部和門框應有可調節的頂塊，以防止門板和門框之間過度楔入。
