手動盲板閥的組成部分及構成方式是怎樣的

盲板閥又稱蝸輪扇形眼鏡閥，翻板閥和扇形閥。它通常由左閥體，右閥體，扇形閥板，密封環，螺桿對，驅動裝置，夾緊裝置等組成。

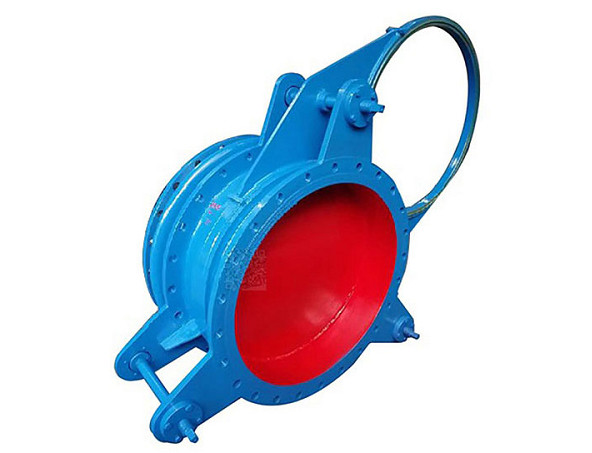

手動盲板閥YJF431X-1：

手動盲板閥組件：左閥體，右閥體，扇形盲板，螺桿對，鎖緊螺母對。

手動盲板閥構成方式：

1、左閥體，右閥體和扇形盲板通過三個螺桿連接，閥體固定在底座上，形成剛性結構。

2、在三個螺桿中，盲板固定在上螺桿的中心。盲板繞軸旋轉，兩個下螺桿將盲板定位塊安裝在同一位置。當盲板繞軸旋轉時，可以防止盲板移動和刮擦。密封環。

手動盲板閥驅動模式：手動使用扳手同時向前（或向后）旋轉三個螺桿。然后，您可以壓縮（或分離）閥體以調節盲板和通孔板的位置。可以改變門的打開和關閉以達到打開和關閉的目的。手動操作，三點鎖定。

手動盲板閥密封：密封件采用不銹鋼和硅橡膠環，密封性能可靠。硅橡膠密封圈放在閥板上，便于更換。
