配水閘閥的結構描述及安裝

配水閘閥的結構描述

1、配水閘閥由控制臺，連桿，閥桿，閘閥和短管等組件組成。

2、手動操作PZ-1控制臺。固定手輪和螺母，然后旋轉手輪上下移動導螺桿。螺母的底部是一個球，以減少旋轉過程中的阻力。PZ-II型使用小型電動機作為動力源，而不是手動操作，并實現了方便，高速的遠程控制。

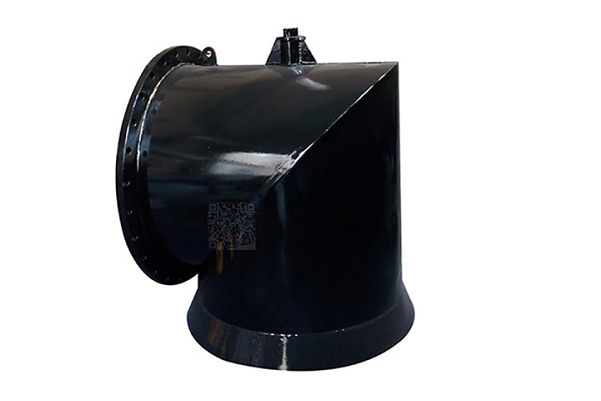

3、閘閥由閥體和閥盤組成。閥體是一個焊接件，在底部帶有一個錐形密封環，形成了閥盤和密封件。閥盤由焊接零件和橡膠墊組成，它們通過螺栓組件連接到閥桿，以確保閥的密封性能。

4、短管用于填充分配井的壁，并且是焊接件。

5、連桿的長度由分配井的底板和泵室底板之間的高度差確定。本手冊指定了四個等級：5米，4.5米，4米和3.5米。用戶還可以根據實際安裝高度確定連桿的長度。

配水閘閥的安裝

1、在存放本產品期間，必須在控制臺的螺絲上涂上防銹油脂，以防止日曬雨淋。閥門零件必須不含油脂，以防止橡膠老化和變質。

2、填充井壁時，預留一個短管孔和一個通道鋼孔以支撐閘閥，并在泵室地面上預留一個用于控制臺的底孔。

3、連接閘閥的法蘭和短管（中心處有橡膠墊圈），將短管插入預留的孔中，與閘閥的裸露桿保持垂直，然后固定并支撐它。槽鋼。

4、安裝控制臺后，根據本手冊中要求的尺寸抬起絲杠。

5、檢查閥桿和螺桿之間的連接，安裝連桿，檢查垂直度，并固定控制臺和短管。

6、拆下閥桿卡環，并檢查整個機構的操作是否靈活。

7、對于PZ-II型，必須經常在渦輪箱中添加潤滑脂。
